斜掛式無障礙升降平臺，一種安裝在樓道系統利用電機牽引沿著軌道上下移動并運載乘客的無障礙安全裝置。它由驅動系統、導軌、繩輪鏈、移動平臺等組成。用于建筑樓道系統中，乘坐輪椅或爬樓梯困難的人員攀爬樓梯的專用設備。主要由主驅動系統，輔助驅動系統、主控系統和安全系統組成。

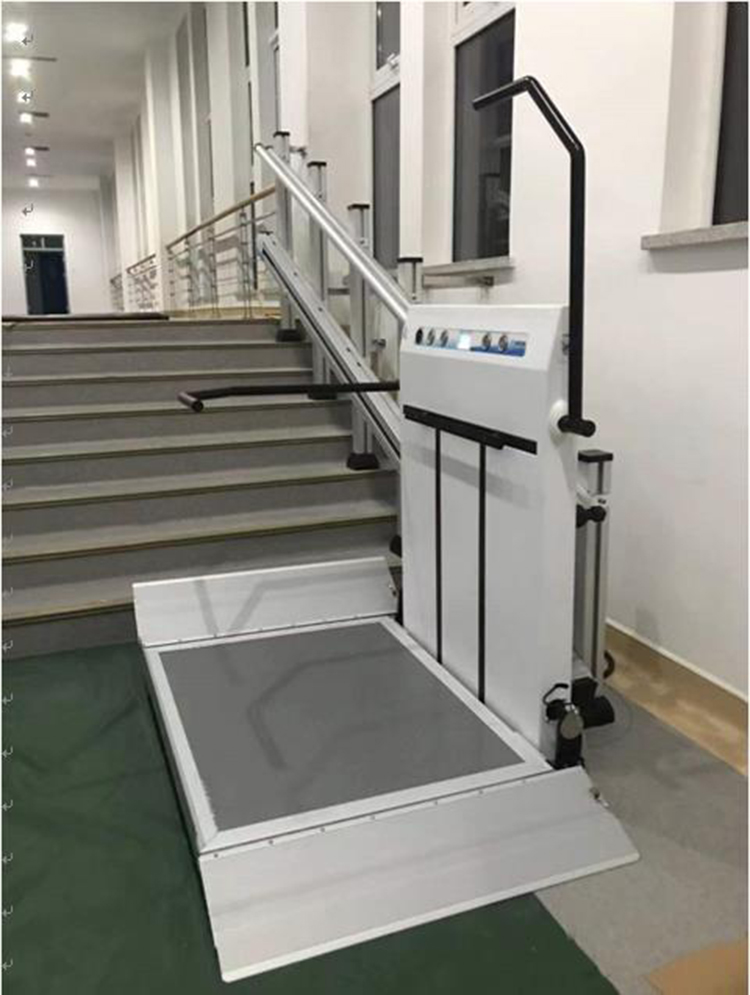

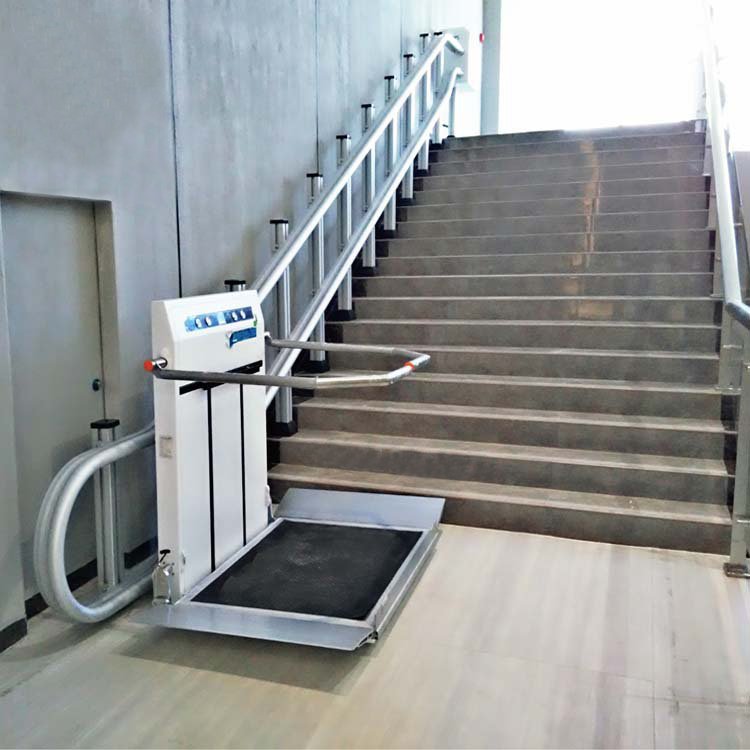

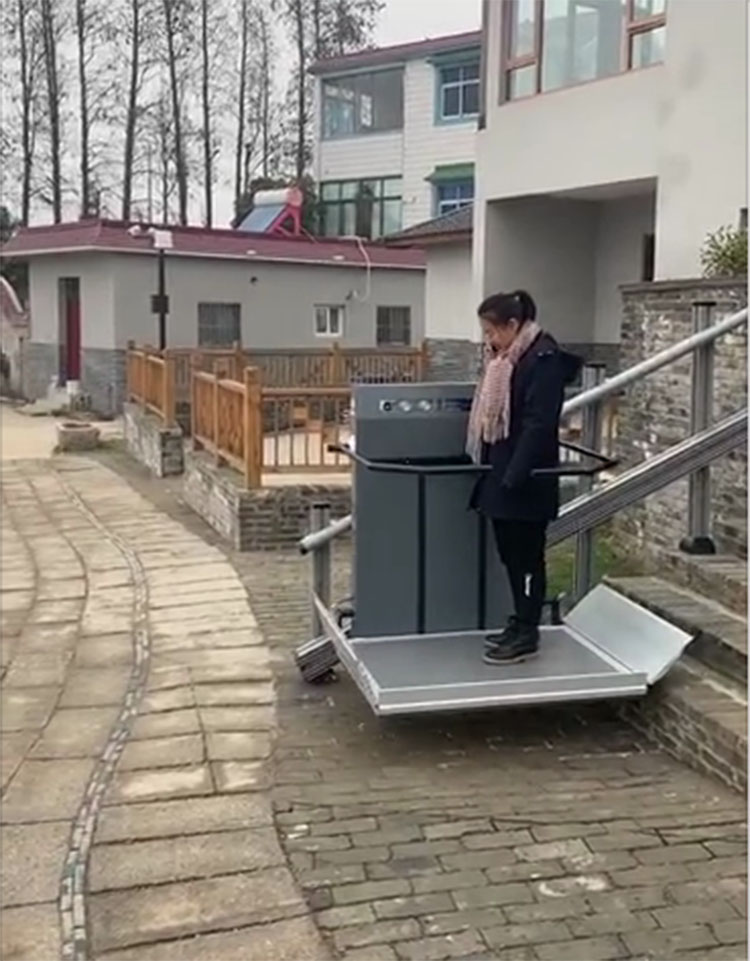

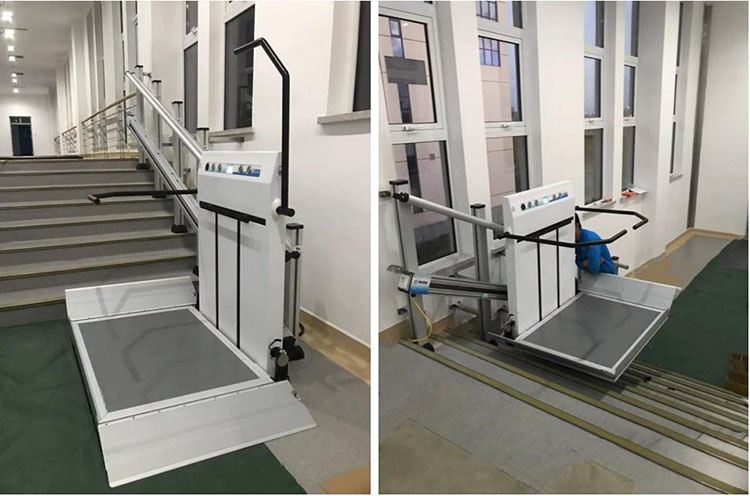

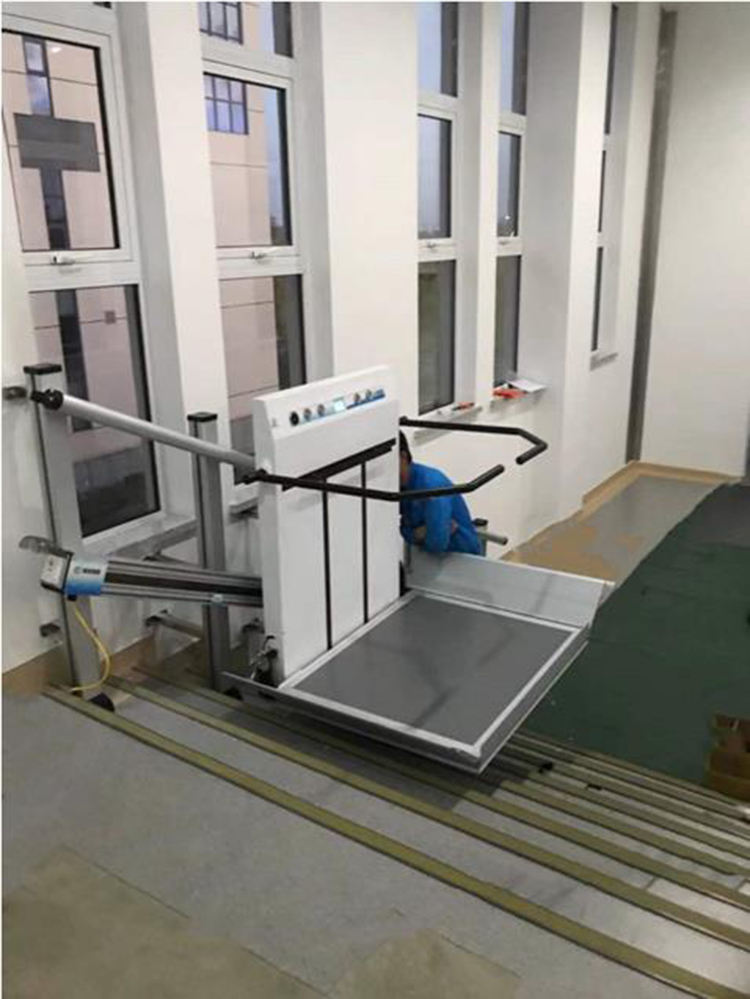

斜掛式樓梯升降平臺主要為使用輪椅者提供上下樓梯的服務，其一般結構型式如下圖所示。為了防止平臺傾翻，設2根導軌。斜掛式輪椅升降平臺主要由工作平臺、支承架、護欄組成，主體是鋼結構。工作平臺是升降機的工作部分，表面復有防滑材料。平臺的3個外向面都安裝有安全護板，當平臺運動受阻時，能使升降機停止運動。平臺在不使用時可以向上折疊，以減少占用空間。
斜掛式殘疾人輪椅升降機的基本功能：
v 全自動運行：無需人工干預，自動折疊、歸位。
v 手控操作系統：手動控制切換開關，可以手動控制平臺輔助驅動系統動作。
v 運行警示，設有聲音和燈光兩種警示方式。
v 自動加減速：平臺即將遠離/到達著陸點時，自動加/減速。
v 自檢系統
v 智能充電
v 非正常操作不能運行
v 安全踏板及安全圍欄不到位不能運行
v 非接觸式及接觸式感應障礙物提前停止運行，障礙物移開自動繼續運行。
v 平臺異常運行保護裝置(安全保護系統)
v 極限限位自動停止運行保護裝置
v 過電繼電保護裝置
v 運行中緊急停止裝置
v 可與外部火警或警報系統聯動
v 主踏板平臺防滑花紋與噴漆，防滑系數不低于0.85
v 操作簡便
v 智能無級變速
v 適用性廣泛
v 遠程遙控器控制
平臺主要技術參數:
|
標準載人平臺尺寸 |
1100毫米×800毫米 |
|
額定負載 |
250公斤 |
|
速度 |
0~7M/MIN |
|
離開或達到樓梯平臺時減速 |
|
|
驅動系統 |
1.5KW－VVVF緊湊型驅動系統 |
|
導軌 |
獨立驅動系統與軌道成整體，導軌及立柱材質均采用不銹鋼 |
|
電源 |
AC 220/380V 50Hz-60Hz、15A |
|
通信 |
載波通信 |
|
載人平臺操作系統控制 |
無鎖恒壓方向按鈕開關，DC24V，裝有急停開關 |
|
呼叫站操作控制 |
無鎖恒壓平臺運行方向開關；載人平臺收、放恒壓開關；電源鎖，DC24V |
|
表面涂層 |
經久耐用的靜電噴塑及烤漆、?；疑苛稀⒉讳P鋼打磨以及標準顏色可以自由選擇 |
|
彎曲的安全臂 |
全自動安全臂安裝在平臺上部880毫米處 |
|
步行者安全警示燈 |
安裝在平臺地板前后兩端，琥珀色發光燈管 |
|
超速安全裝置 |
安裝在導軌底部，含有機械超速傳感器和制動閘，電子驅動斷流保護器 |
|
遇障礙即停 |
載人平臺底部和坡板的安全感應板可以探測障礙物，如遇障礙即令平臺停止運行 |
|
手動切換鍵 |
緊急情況時可以手動下降平臺和折疊載人平臺 |
|
驅動系統 |
繩輪鏈驅動系統 |
|
導向系統 |
模塊式軌道系統 |
|
控制系統 |
PLC控制 |
|
過載保護 |
過電流繼電器控制 |
|
護板形式 |
翻板（三側安裝、兩邊自動） |
|
緊急停止 |
按下緊急按紐開關可控制機器運行 |
|
安全聯鎖 |
平臺異常不能使用、安全防護不到位不能運行。 |
|
安全觸板 |
運行中安全觸板遇障礙物，運行立即停止 |
|
斷電控制 |
無電或故障時，手動控制收起平臺 |
|
安全翹板 |
上升時翹起 |
|
感知面與感知邊 |
底板，主體，側板安全傳感器、用以感知障礙物 |
|
限速控制 |
智能變頻控制，啟動低速，直線加速，轉彎減速 |
|
安全鎖匙 |
專用鑰匙控制，專人專管 |
|
牽引方式 |
繩輪鏈驅動，并為上導軌開槽。 |
|
安全保護系統 |
獨立的安全保護系統 |
|
動力機構 |
獨立 |
|
操作 |
獨立操作鑰匙，開啟平臺控制柜內穩壓開關和呼叫站著陸開關 |
|
靠位置、停放位置 |
低位 |
|
暫停按鍵 |
在設備各?？奎c(diǎn)以及平臺上均配有暫停按鍵，配有步行者安全警示燈 |
|
非接觸式感應器探測運行方障礙物 |
載人平臺配有紅外線感應器探測運行方障礙物，如遇障礙平臺停止運行 |
|
手控系統 |
緊急情況時可以手動下降和折疊載人平臺 |
|
報警裝置 |
配有緊急呼叫幫助按鈕、不同情況不同聲音報警 |
|
無線遙控器 |
在緊急情況或操作人員控制時使用 |
|
外觀顏色 |
銀色/客戶可自定選擇 |
|
端站指示燈 |
配有運行、檢修及平臺運行指示燈 |
|
可折疊座椅 |
配有安全帶和氣動彈簧自動收起 |
